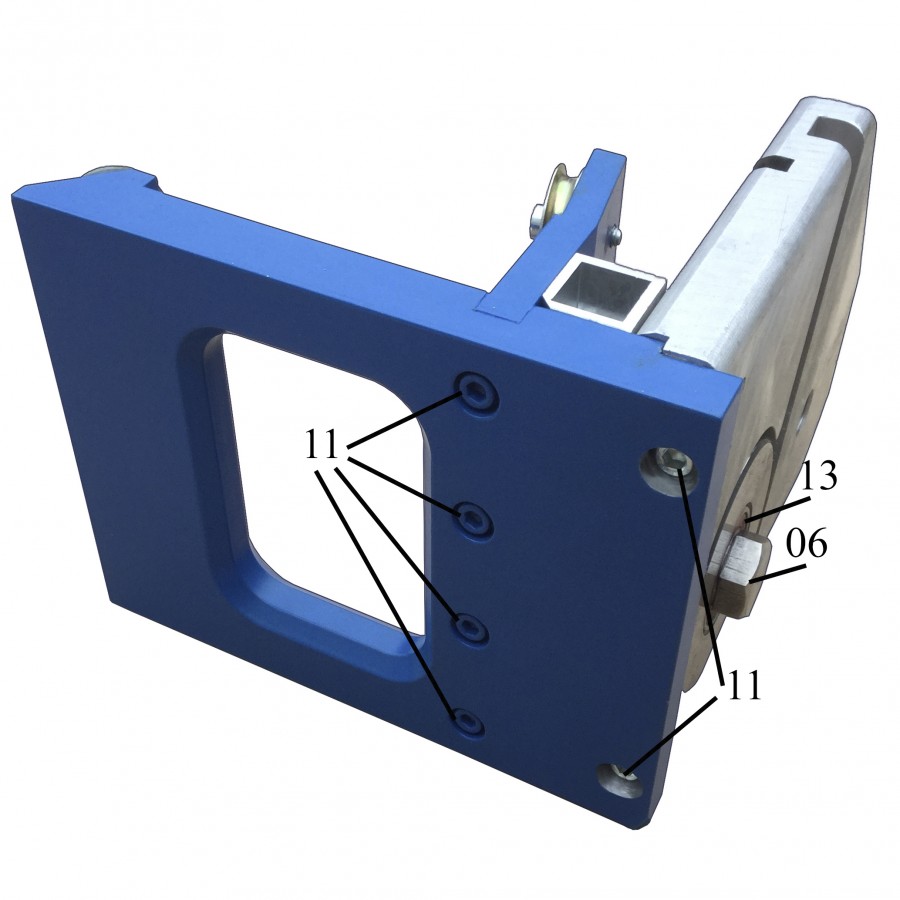

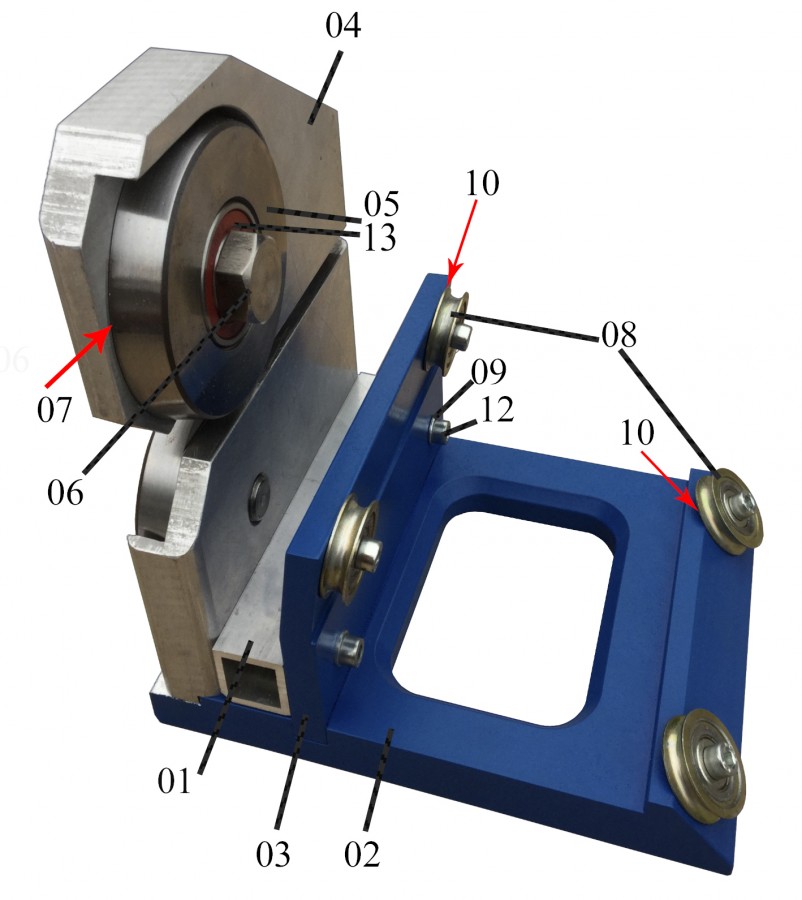

Обозначение на рисунке |
Наименование детали | Номер по каталогу | Кол-во, шт |
01 | Дистанционная вставка | 4000 | 1 |
02 | Ручка ножа | 4020 | 1 |
03 | Стойка ручки ножа | 4021 | 1 |
04 | Корпус | 4022 | 1 |
05 | Ножевой ролик | 4023 | 2 |
06 | Болт ножевого ролика | 4024 | 2 |
07 | Шайба регулировочная ножевого ролика | 4025 | 2 |
08 | Направляющий ролик ножа | 4030 | 4 |
09 | Шайба 6 | 9002 | 2 |
10 | Шайба подгоночная калибровочная* | 9006 9007 9008 | 4 |
11 | Винт М6х20 | 9019 | 10 |
12 | Винт М6х45 | 9020 | 2 |
13 | Подшипник 80203 (6203 ZZ) | 9032 | 2 |
*в комплекте набор шайб для регулировки, при установке на направляющие различных прижимных планок листогибов
Нож отрезной предназначен для отрезки листа по необходимым размерам на листогибочном станке МАРК. Режет листовой стальной металл до 0.9 мм. Работа отрезного роликового ножа производится только совместно с листогибочным станком, т.к. нож устанавливается роликами непосредственно на прижимную планку станка, и, ручным перемещением по направляющим планки справа налево, осуществляет рез необходимого размера. Роликовый нож безопасен в работе. Отрезные ролики ножа изготовлены из высоколегированной инструментальной стали.
